Reduktor s kuželovým ozubením se spirálovým ozubením s dutým hřídelem řady K: Kompletní průmyslový průvodce

I. Úvod: Co je to reduktnebo s dutým hřídelem se spirálovým kuželem a namontovaným na patce řady K?

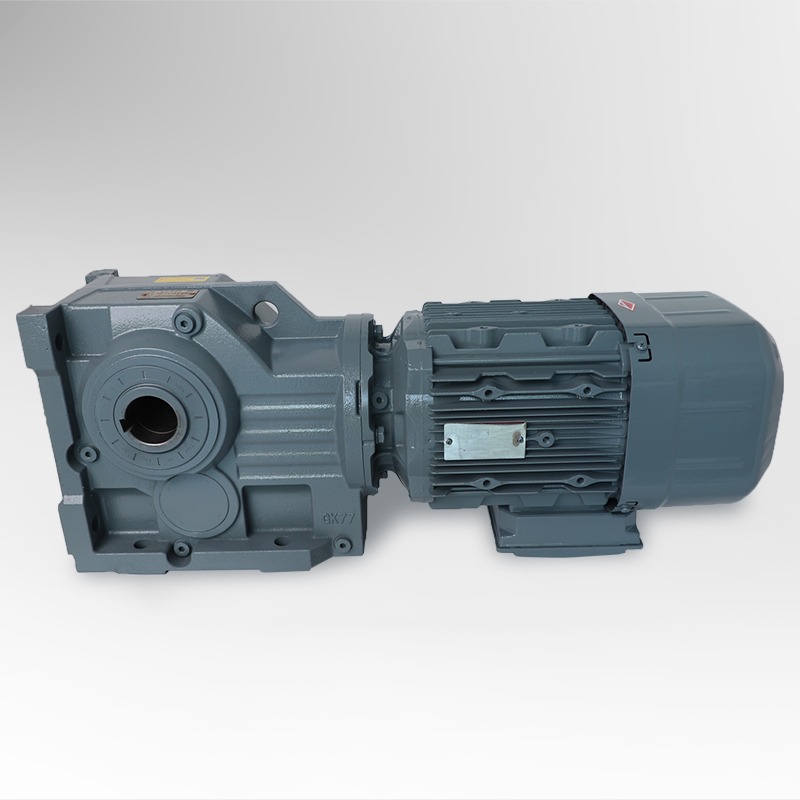

A Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K je typ průmyslového převodového zařízení určeného k efektivní přeměně otáček motoru na řízený točivý moment. Spojuje v sobě výhody spirálová kuželová kola , montáž na nohu a a dutá konstrukce hřídele vytvořit kompaktní, spolehlivé a vysoce výkonné mechanické řešení pro systémy přenosu energie.

Ve svém jádru pracuje tento reduktor pomocí a spirálová kuželová ozubená kola změnit směr otáčení – obvykle o 90 stupňů – při zachování plynulého a tichého pohybu. The spirálový zkosený design zajišťuje vynikající rozložení zatížení mezi zuby ozubených kol, snižuje vibrace a hluk ve srovnání s tradičními ozubenými koly s přímým řezem. Díky tomu je reduktor vysoce vhodný pro aplikace s nepřetržitým provozem, kde je stabilita a účinnost zásadní.

The nožní konfigurace umožňuje bezpečné upevnění reduktoru na pevnou základnu nebo rám stroje, což zajišťuje přesné vyrovnání a minimální vibrace během provozu. Tato funkce také zjednodušuje instalaci a údržbu, takže je preferovanou volbou v dopravníkových systémech, manipulaci s materiálem a automatizačních strojích.

Další klíčovou vlastností je provedení dutého hřídele , který umožňuje přímou montáž hnaných součástí jako jsou hřídele nebo spojky. To nejen šetří instalační prostor, ale také snižuje mechanickou složitost tím, že eliminuje potřebu dalších konektorů. Výsledkem je kompaktnější systém se zlepšenou energetickou účinností a mechanickou spolehlivostí.

Stručně řečeno, Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K je nezbytnou součástí moderního strojírenství a nabízí rovnováhu mezi výkonem, přesností a odolností. Jeho inteligentní kombinace kuželového soukolí a prostorově úsporné konstrukce z něj činí základní kámen v odvětvích vyžadujících hladký přenos točivého momentu a dlouhodobou provozní stabilitu.

II. Konstrukce a princip fungování

1. Základní konstrukční součásti

2. Princip práce

• Vstupní fáze – Motor přenáší rotační sílu do reduktoru přes vstupní hřídel nebo přírubový spoj.
• Interakce kuželových kol – Vstupní hřídel zapadne s a spirálová kuželová ozubená kola , který mění směr pohybu, typicky v pravém úhlu.
• Zesílení točivého momentu – Poměr mezi průměrem vstupního a výstupního ozubeného kola určuje redukční poměr a převádí vysokorychlostní vstup na nízkorychlostní výstup s vysokým točivým momentem.
• Výstup přes dutou hřídel – Konečný točivý moment je dodáván přímo do hnaného zařízení přes dutý hřídel zajišťující přesný přenos točivého momentu a zjednodušené spojení.

3. Konstrukční výhody systému spirálových kuželových kol

The hnací mechanismus se spirálovým kuželem umožňuje postupné zabírání zubů, což má za následek:

• Nižší hladina vibrací a hluku
• Vyšší hustota točivého momentu
• Hladší přenos pohybu
• Zvýšená odolnost

4. Srovnávací analýza: Řada K vs. tradiční reduktory s paralelním hřídelem

5. Technické shrnutí

The Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K integruje vysoce účinné ozubení s robustním podpůrným systémem, což zajišťuje obojí spolehlivost točivého momentu a mechanická přesnost . Jeho nožní konstrukce zajišťuje strukturální stabilitu, zatímco konfigurace s dutým hřídelem umožňuje přímé, flexibilní připojení k poháněnému zařízení – to vše v prostorově úsporném balíčku s nízkými nároky na údržbu.

III. Výhody převodového reduktoru řady K v průmyslových aplikacích

1. Vysoká přenosová účinnost a hustota výkonu

Jednou z definujících charakteristik Reduktor se spirálovým kuželovým ozubením řady K je jeho mimořádná účinnost přenosu síly. Díky preciznímu opracování spirálová kuželová kola , zařízení může dosáhnout hodnocení účinnosti 96 % až 98 % , výrazně vyšší než u běžných reduktorů se spirálovým nebo čelním ozubením.

2. Kompaktní struktura a optimalizace prostoru

The pravoúhlou konfiguraci z Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K umožňuje přenášet výkon pod úhlem 90 stupňů, což umožňuje kompaktnější uspořádání strojů . Protože výstup je dodáván prostřednictvím a dutý hřídel , reduktor může být přímo připojen k hnanému hřídeli bez dalších spojek, což zjednodušuje mechanickou konstrukci, zkracuje dobu instalace a minimalizuje místa selhání.

3. Silná nosnost a dlouhá životnost

The Hnací mechanismus se spirálovým kuželovým ozubením řady K používá ozubená kola z kalené legované oceli, která jsou broušena s vysokou přesností. V kombinaci s základna na noze a optimized uspořádání ložisek dokáže stabilně zvládat vysoké radiální a axiální zatížení, což zajišťuje dlouhou provozní životnost a konzistentní výkon i v náročných podmínkách.

4. Nízká hlučnost a plynulý provoz

The konstrukce spirálového kuželového kola umožňuje postupné zabírání zubů, čímž se dramaticky snižuje hladina hluku a vibrací. Toto dělá Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K vhodné pro prostředí citlivá na hluk, jako jsou automatizované montážní linky, farmaceutické stroje a robotické systémy.

5. Snadná instalace a údržba

• Nožní konstrukce zjednodušuje instalaci a vyrovnání.
• Výstup z dutého hřídele umožňuje přímou montáž bez demontáže ostatních komponentů.
• Utěsněné pouzdro chrání vnitřní součásti a zabraňuje úniku maziva.

6. Všestrannost napříč průmyslovými aplikacemi

7. Efektivita nákladů a hodnota životního cyklu

I přes mírně vyšší počáteční investici je Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K nabízí sníženou spotřebu energie, nižší náklady na údržbu a prodlouženou životnost, což přináší vynikající celkové náklady na vlastnictví (TCO).

8. Shrnutí klíčových výhod

IV. Srovnání s jinými typy převodových reduktorů

1. Porovnání podle konstrukčního návrhu a typu ozubeného kola

2. Porovnání účinnosti a výkonu

3. Flexibilita instalace a využití prostoru

4. Porovnání životnosti a údržby

V. Technické parametry a průvodce výběrem

1. Všeobecné technické specifikace

2. Přehled rozměrů podle velikosti rámu

3. Výpočet převodového poměru a výstupní rychlosti

Výstupní rychlost lze vypočítat takto:

Výstupní otáčky (ot./min.) = otáčky motoru (ot./min.) ÷ převodový poměr (i)

Například s motorem při 1 500 ot./min a převodovým poměrem 50:1:

Výstupní otáčky = 1500 ÷ 50 = 30 ot./min

4. Kritéria výběru a technická hlediska

5. Volitelné konfigurace a přizpůsobení

• Typy vstupů: příruba motoru, plná vstupní hřídel nebo spojovací adaptér
• Možnosti montáže: horizontální, vertikální, nástěnná nebo přírubová
• Výstupní provedení: dutý hřídel se stahovacím kotoučem, plný hřídel s perem nebo drážkovaný spoj
• Chladicí systémy: cirkulace oleje nebo externí chlazení pro vysoké zatížení/rychlost
• Možnosti těsnění: zesílená těsnění pro prašné nebo vlhké prostředí
• Povrchová úprava: antikorozní nátěr pro námořní nebo potravinářské použití

6. Příklad případu výběru

Použití: Dopravníkový systém pro balicí linku

Výkon motoru: 4 kW

Požadovaná výstupní rychlost: 30 ot./min

Provozní režim: Nepřetržitý, 16 hodin/den

Vypočítaný požadovaný poměr = 1500 ÷ 30 = 50:1

Ideální volba: K67 or K77 série s poměrem 50:1 pro dostatečnou rezervu točivého momentu a dlouhodobou stabilitu.

VI. Tipy pro údržbu a optimalizaci výkonu

1. Význam preventivní údržby

Pravidelná preventivní údržba zajišťuje nepřetržitý provoz, snižuje náklady na opravy a prodlužuje životnost.

2. Doporučený plán údržby

3. Řízení mazání

• Používejte vysoce kvalitní syntetický olej (ISO VG 150–320)
• Zkontrolujte hladinu oleje ve středu průzoru
• Vertikální instalace mohou vyžadovat trochu více oleje
• Vyměňte degradovaný nebo kontaminovaný olej
• Nízké teploty: používejte oleje s nemrznoucími přísadami
• Vysoká rychlost/vysoké zatížení: zvažte cirkulaci oleje nebo externí chlazení

4. Regulace teploty a vibrací

5. Integrita zarovnání a instalace

• Zajistěte rovnou a pevnou základnu bez vibrací
• Přesně vyrovnejte motor a vstupní hřídele
• Ověřte, zda je uložení dutého hřídele bezpečné
• Před zapnutím ručně otočte reduktorem

6. Techniky optimalizace výkonu

• Optimalizujte rozložení zatížení převodovky
• Udržujte dostatečné proudění vzduchu a chlazení
• Snižte dobu nečinnosti
• Pro včasnou detekci opotřebení použijte analýzu oleje
• Provádějte periodickou analýzu šumu pro detekci pittingu

7. Odstraňování běžných problémů

VII. Závěr: Proč je převodovka řady K spolehlivou volbou

1. Kombinace výkonu, přesnosti a účinnosti

The Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K poskytuje vysokou účinnost (96–98 %), hladký přenos točivého momentu a nízkou hlučnost, takže je ideální pro automatizaci, dopravníky a průmyslové stroje.

2. Dlouhodobá životnost a snížené náklady na údržbu

• Ozubená kola z tvrzené legované oceli
• Optimalizované uspořádání ložisek
• Zesílený těsnící systém
• Modulární design krytu pro snadnou údržbu

3. Široká průmyslová adaptabilita

4. Stručný přehled technických výhod

5. Ekologicky účinný přenos energie

Vysoká účinnost snižuje plýtvání energií, minimalizuje tvorbu tepla a snižuje spotřebu maziv, což podporuje udržitelnost v průmyslových provozech.

6. Výhled do budoucnosti

Očekává se, že budoucí iterace řady K nabídnou vyšší hustotu točivého momentu, nižší hluk a integrované digitální monitorovací senzory pro prediktivní údržbu.

7. Závěrečné myšlenky

The Reduktor s dutým hřídelem se spirálovým kuželem na patku řady K zůstává technicky vyspělým, energeticky účinným a nákladově efektivním řešením, které poskytuje konzistentní služby výkon, přesnost a spolehlivost napříč průmyslovými odvětvími.

FAQ

1. Jaká je hlavní výhoda reduktoru s dutým hřídelem se spirálovou kuželovou převodovkou řady K?

Hlavní výhodou je jeho kombinace vysoká účinnost, kompaktní pravoúhlá konstrukce a výstup z dutého hřídele , což umožňuje hladký přenos točivého momentu, nízkou hlučnost a prostorově úspornou instalaci.

2. Jak mohu vybrat správný reduktor se spirálovou kuželovou převodovkou s dutým hřídelem řady K pro svou aplikaci?

Výběr by měl být založen na faktorech, jako je např požadovaný točivý moment, převodový poměr, vstupní výkon, orientaci montáže a provozní prostředí . Správné vyrovnání, výpočet zatížení a řízení mazání jsou nezbytné pro optimální výkon.

3. Jaká údržba se doporučuje pro prodloužení životnosti reduktoru řady K?

Pravidelná preventivní údržba zahrnuje:

• Kontrola a výměna lubrikant
• Inspekce těsnění, ložiska a spojovací prvky
• Sledování teplota, hluk a vibrace
• Zajištění řádného zarovnání a rozložení zatížení
